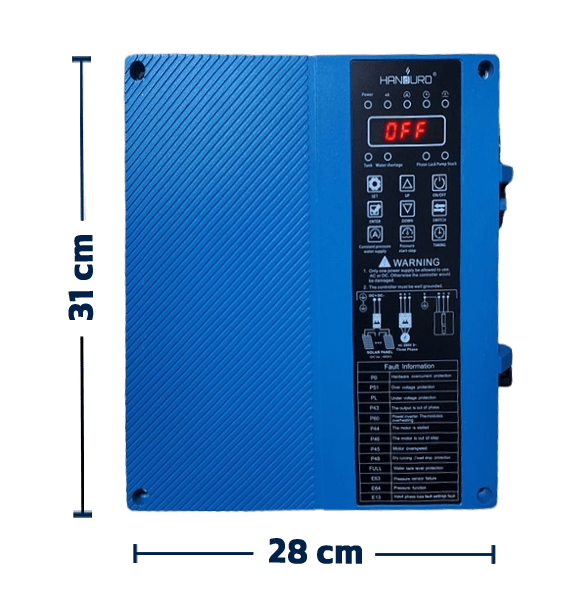

GS BOX CONTROLLER

AC/DC SOLAR CONTROLLER

Type : 7.5Kw

คุณสมบัติการใช้งาน

- Ac Voltage
- Dc Voltage
- Current

260-480V (Three Phase)
200-900V
0~17A

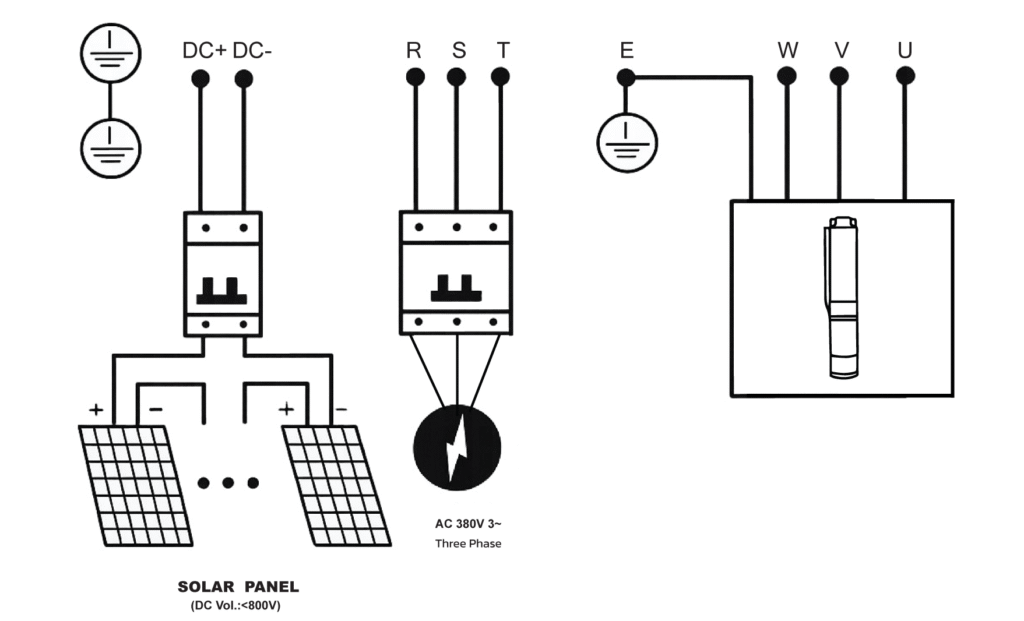

ไดอะแกรมการติดตั้ง

ระบบป้องกัน Protection System

ข้อควรระวัง

1. ห้ามใช้แหล่งจ่ายไฟพร้อมกันทั้งแบบ AC และ DC ต้องเลือกใช้อย่างใดอย่างหนึ่งเท่านั้น มิฉะนั้นอาจทำให้คอนโทรลเลอร์เสียหายได้
2. คอนโทรลเลอร์ต้องมีการต่อสายดินอย่างถูกต้อง เพื่อความปลอดภัยและการทำงานที่มีเสถียรภาพ

- การป้องกันฮาร์ดแวร์กระแสเกิน (Hardware overcurrent Protection) : P0
- การป้องกันแรงดันเกิน (Over voltage protection) : P51
- การป้องกันแรงดันต่ำ (Under voltage protection) : PL
- สัญญาณขาออกไม่ตรงเฟส (The output is out of phase) : P43
- อินเวอร์เตอร์ร้อนเกิน ไป (Power inverter module is overheating) : P60
- มอเตอร์หยุดหมุน/ค้าง (The motor is stalled) : P44
- มอเตอร์หมุนผิดตำแหน่ง (The motor is out of step) : P46
- มอเตอร์หมุนเร็วเกินไป (Motor overspeed) : P45
- การป้องกันการทำงานเปล่า/โหลดตก (Dry running / load drop protection) : P48
- การป้องกันระดับน้ำในถัง (Water tank level protection) : FULL
- เซนเซอร์วัดแรงดันเสีย (Pressure sensor failure) : E63
- ฟังก์ชันวัดและควบคุมแรงดัน (Pressure function) : E64
- ขาดเฟสไฟฟ้าขาเข้า (Input phase loss) : E13
