Handuro 4.2 Kw

by

HANDURO-4.2KW-24V

INVERTER HYBRID OF GRID

คุณสมบัติการใช้งาน

PV INPUT

GRID/AC OUTPUT

TWO LOAD OUTPUT POWER

- Nominal Operating Voltage
- Vmax PV
- PV Input Voltage Rage
- Imax PV
- Full Load MPPT Range
- Max. PV Input Power
- Max. Solar Charging Current

240 Vdc
500 Vdc
60-450 Vdc
18 A
240-450 Vdc
6200 W
120 A

- Nominal Output Voltage
- Feed-in Grid Voltage Range
- Feed-in Grid Frequency Range
- Nominal Output Current
- Power Factor Range
- Max. Conversion Efficiency (DC/AC)
- Nominal Operating Frequency

220/230/240 Vdc
195~253Vac
50±1Hz
18.2 A
>0.99
97%
50/60 Hz

- Full Load
- Max. Main Load
- Max. Second Load
- Main Load Cut Off Voltage
- Main Load Return Voltage

4200 W
4200 W 840W~2940W
26 Vdc
27 Vdc

AC INPUT

Battery

- Nominal Operating Voltage
- Max. Input Current
- Nominal Operating Frequency
- Surge Power
- Max. AC Charging Current

230 Vac
24.7 A
50/60 Hz
8400 Vac
100 A

- Battery Voltage
- Maximum Battery

24 Vdc
175 A

ไดอะเเกรมการติดตั้ง

SUPERBOX

by

HD-SB-1/3PH-2500-A/D/BL

SUPER BOX


คุณสมบัติการใช้งาน

- มอเตอร์ AC 1 เฟส 220V, 1-3 แรงม้า
- มอเตอร์ AC 3 เฟส 220V, 1-3 แรงม้า
- มอเตอร์ DC Brushless, 1-3 แรงม้า
- Auto Hybrid
- สามารถต่อปั๊มได้ 2 ตัว (ขับทีละตัว)
- มีระบบป้องกันการต่อสลับขั้ว
- มีจุดเชื่อมต่อสำหรับลูกลอย 2 ชุด
- มีฟังก์ชันป้องกันกระแสเกินพิกัด
- รองรับ IOT

- รองรับไฟฟ้า AC 180-240 Vac
- มอเตอร์ AC 3 เฟส 220V, 1-3 แรงม้า
- มอเตอร์ DC Brushless, 1-3 แรงม้า
- MPPT Solar Booster Function
- ควบคุมสั่งการผ่านมือถือ IOT (Option)
- Driver Module Mitsubishi
- มีระดับการป้องกันของตัวถังตาม IP54 หรือที่ดีกว่า
- มีประสิทธิภาพสูงสุดของอินเวอร์เตอร์ 97% หรือที่ดีกว่า
- มีระบบป้องกันน้ำแห้ง (Dry Run Protection)

ระบบป้องกัน Protection System

- Err 0 การสื่อสารของกล่องคอนโทรลผิดปกติ
- Err 1 ป้องกันปั๊มไม่ครบเฟส
- Err 2 ป้องกันขั้วมอเตอร์ผิดชนิด
- Err 3 ระบบป้องกันมอเตอร์ทำงานผิดปกติ
- Err 4 ระบบป้องกันขั้วลวดมอเตอร์เสีย ไฟรั่ว
- Err 5 ระบบป้องกันโมดูลภาคขับสูงเกิน 85°C

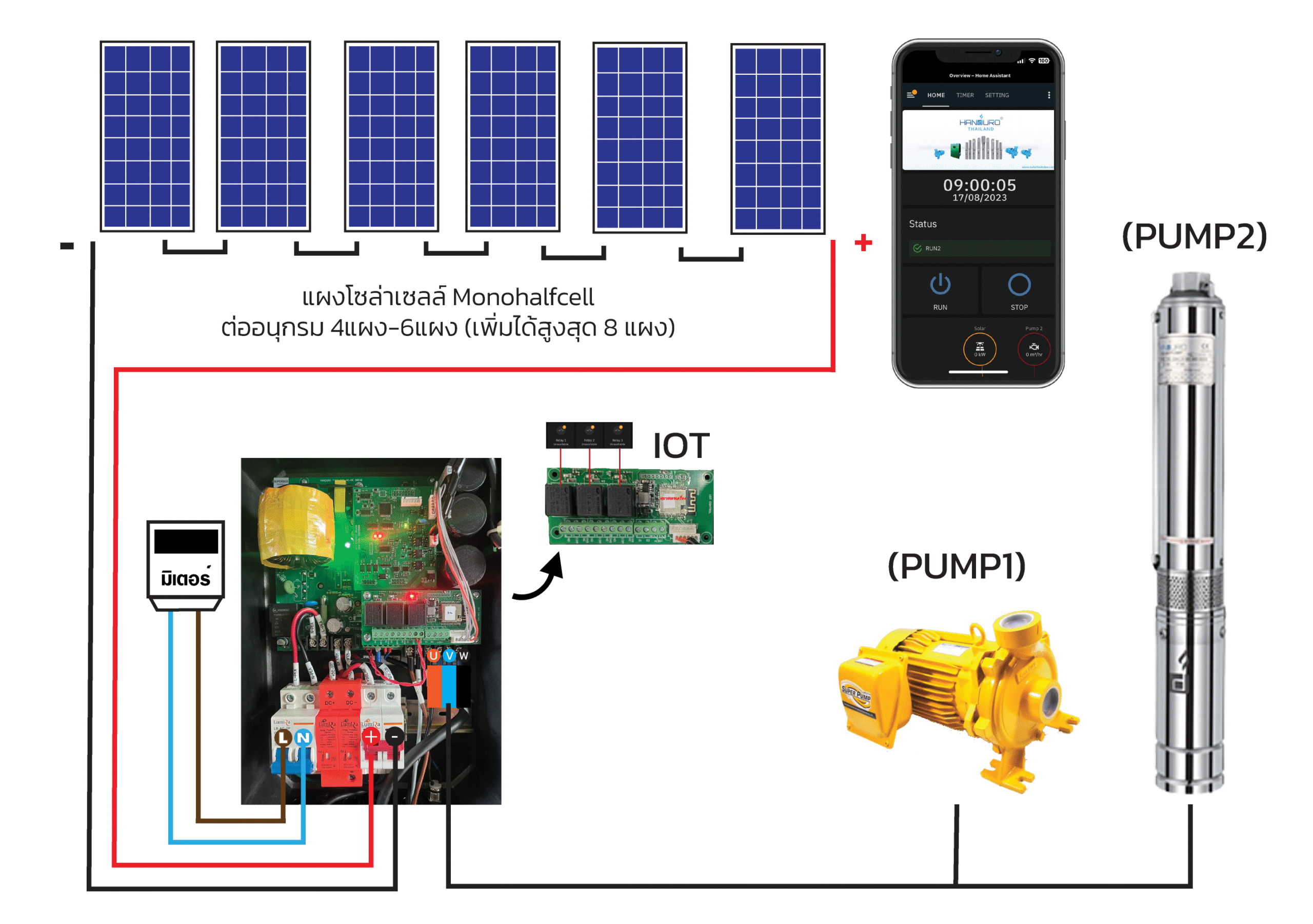

ไดอะแกรมการติดตั้ง

GS BOX 5.5kw

by

GS BOX CONTROLLER

AC/DC SOLAR CONTROLLER

Type : 5.5Kw


คุณสมบัติการใช้งาน

- Ac Voltage
- Dc Voltage
- Current

260-480V (Three Phase) 200-780V
0~13A


ไดอะแกรมการติดตั้ง


ระบบป้องกัน Protection System


ข้อควรระวัง

1. ห้ามใช้แหล่งจ่ายไฟพร้อมกันทั้งแบบ AC และ DC ต้องเลือกใช้อย่างใดอย่างหนึ่งเท่านั้น มิฉะนั้นอาจทำให้คอนโทรลเลอร์เสียหายได้
2. คอนโทรลเลอร์ต้องมีการต่อสายดินอย่างถูกต้อง เพื่อความปลอดภัยและการทำงานที่มีเสถียรภาพ

- การป้องกันฮาร์ดแวร์กระแสเกิน (Hardware overcurrent Protection) : P0
- การป้องกันแรงดันเกิน (Over voltage protection) : P51
- การป้องกันแรงดันต่ำ (Under voltage protection) : PL
- สัญญาณขาออกไม่ตรงเฟส (The output is out of phase) : P43
- อินเวอร์เตอร์ร้อนเกิน ไป (Power inverter module is overheating) : P60
- มอเตอร์หยุดหมุน/ค้าง (The motor is stalled) : P44
- มอเตอร์หมุนผิดตำแหน่ง (The motor is out of step) : P46
- มอเตอร์หมุนเร็วเกินไป (Motor overspeed) : P45
- การป้องกันการทำงานเปล่า/โหลดตก (Dry running / load drop protection) : P48
- การป้องกันระดับน้ำในถัง (Water tank level protection) : FULL
 - เซนเซอร์วัดแรงดันเสีย (Pressure sensor failure) : E63
- ฟังก์ชันวัดและควบคุมแรงดัน (Pressure function) : E64
- ขาดเฟสไฟฟ้าขาเข้า (Input phase loss) : E13

GS BOX 11kw

by

GS BOX CONTROLLER

AC/DC SOLAR CONTROLLER

Type : 11Kw


คุณสมบัติการใช้งาน

- Ac Voltage
- Dc Voltage
- Current

260-480V (Three Phase)
200-780V
0~25A


ไดอะแกรมการติดตั้ง


ระบบป้องกัน Protection System


ข้อควรระวัง

1. ห้ามใช้แหล่งจ่ายไฟพร้อมกันทั้งแบบ AC และ DC ต้องเลือกใช้อย่างใดอย่างหนึ่งเท่านั้น มิฉะนั้นอาจทำให้คอนโทรลเลอร์เสียหายได้
2. คอนโทรลเลอร์ต้องมีการต่อสายดินอย่างถูกต้อง เพื่อความปลอดภัยและการทำงานที่มีเสถียรภาพ

- การป้องกันฮาร์ดแวร์กระแสเกิน (Hardware overcurrent Protection) : P0
- การป้องกันแรงดันเกิน (Over voltage protection) : P51
- การป้องกันแรงดันต่ำ (Under voltage protection) : PL
- สัญญาณขาออกไม่ตรงเฟส (The output is out of phase) : P43
- อินเวอร์เตอร์ร้อนเกิน ไป (Power inverter module is overheating) : P60
- มอเตอร์หยุดหมุน/ค้าง (The motor is stalled) : P44
- มอเตอร์หมุนผิดตำแหน่ง (The motor is out of step) : P46
- มอเตอร์หมุนเร็วเกินไป (Motor overspeed) : P45
- การป้องกันการทำงานเปล่า/โหลดตก (Dry running / load drop protection) : P48
- การป้องกันระดับน้ำในถัง (Water tank level protection) : FULL
 - เซนเซอร์วัดแรงดันเสีย (Pressure sensor failure) : E63
- ฟังก์ชันวัดและควบคุมแรงดัน (Pressure function) : E64
- ขาดเฟสไฟฟ้าขาเข้า (Input phase loss) : E13

GS BOX 7.5kw

by

GS BOX CONTROLLER

AC/DC SOLAR CONTROLLER

Type : 7500W-530V


คุณสมบัติการใช้งาน

- Ac Vol.
- Dc Vol.
- Current

260-480V (Three Phase)
200-900V
0~17A


ไดอะแกรมการติดตั้ง


ระบบป้องกัน Protection System


ข้อควรระวัง

1. ห้ามใช้แหล่งจ่ายไฟพร้อมกันทั้งแบบ AC และ DC ต้องเลือกใช้อย่างใดอย่างหนึ่งเท่านั้น มิฉะนั้นอาจทำให้คอนโทรลเลอร์เสียหายได้
2. คอนโทรลเลอร์ต้องมีการต่อสายดินอย่างถูกต้อง เพื่อความปลอดภัยและการทำงานที่มีเสถียรภาพ

- การป้องกันฮาร์ดแวร์กระแสเกิน (Hardware overcurrent Protection) : P0
- การป้องกันแรงดันเกิน (Over voltage protection) : P51
- การป้องกันแรงดันต่ำ (Under voltage protection) : PL
- สัญญาณขาออกไม่ตรงเฟส (The output is out of phase) : P43
- อินเวอร์เตอร์ร้อนเกิน ไป (Power inverter module is overheating) : P60
- มอเตอร์หยุดหมุน/ค้าง (The motor is stalled) : P44
- มอเตอร์หมุนผิดตำแหน่ง (The motor is out of step) : P46
- มอเตอร์หมุนเร็วเกินไป (Motor overspeed) : P45
- การป้องกันการทำงานเปล่า/โหลดตก (Dry running / load drop protection) : P48
- การป้องกันระดับน้ำในถัง (Water tank level protection) : FULL
 - เซนเซอร์วัดแรงดันเสีย (Pressure sensor failure) : E63
- ฟังก์ชันวัดและควบคุมแรงดัน (Pressure function) : E64
- ขาดเฟสไฟฟ้าขาเข้า (Input phase loss) : E13

22000 BTU

by

AIR SINCLAIR HANDURO HYBRID SOLAR 22000BTU

AIR INVERTER

Technical Specifications

- ขนาดทำความเย็น (Capacity)
- ค่าประสิทธิภาพตามฤดูกาล (SEER)
- ขนาดทำความเย็นฉลากระดับ
- น้ำยาปริมาณ (Refrigerant)
- ไฟฟ้า (Power supply)
- กระแสไฟแอมป์ (Operation Current)
- กำลังไฟฟ้า (Rated Power input)
- กำลังไฟฟ้าสูงสุด (Max power input)

22000 Btu/h
17.50 Btu/hr/watt
#5
R32 (0.83) kg
220 V / 1 PH / 50Hz
8.7 Amp
2014 Watt
2850 Watt

17500 BTU

by

AIR SINCLAIR HANDURO HYBRID SOLAR 17500BTU

AIR INVERTER

Technical Specifications

- ขนาดทำความเย็น (Capacity)
- ค่าประสิทธิภาพตามฤดูกาล (SEER)
- ขนาดทำความเย็นฉลากระดับ
- น้ำยาปริมาณ (Refrigerant)
- ไฟฟ้า (Power supply)
- กระแสไฟแอมป์ (Operation Current)
- กำลังไฟฟ้า (Rated Power input)
- กำลังไฟฟ้าสูงสุด (Max power input)

17,500 Btu/h
18.00 Btu/hr/watt
#5
R32 (0.65) kg
220 V / 1 PH / 50Hz
7.4 Amp
1510 Watt
3200 Watt

12500 BTU

by

AIR SINCLAIR HANDURO HYBRID SOLAR 12500BTU

AIR INVERTER

Technical Specifications

- ขนาดทำความเย็น (Capacity)
- ค่าประสิทธิภาพตามฤดูกาล (SEER)
- ขนาดทำความเย็นฉลากระดับ
- น้ำยาปริมาณ (Refrigerant)
- ไฟฟ้า (Power supply)
- กระแสไฟแอมป์ (Operation Current)
- กำลังไฟฟ้า (Rated Power input)
- กำลังไฟฟ้าสูงสุด (Max power input)

12,500 Btu/h
18.60 Btu/hr/watt
#5
R32 (0.38) kg
220 V / 1 PH / 50Hz
7.3 Amp
1050 Watt
1900 Watt

AIR SINCLAIR HANDURO HYBIRD SOLAR AIR 9200 BTU

by

AIR SINCLAIR HANDURO HYBRID SOLAR 9200BTU

AIR INVERTER

Technical Specifications

- ขนาดทำความเย็น (Capacity)
- ค่าประสิทธิภาพตามฤดูกาล (SEER)
- ขนาดทำความเย็นฉลากระดับ
- น้ำยาปริมาณ (Refrigerant)
- ไฟฟ้า (Power supply)
- กระแสไฟแอมป์ (Operation Current)
- กำลังไฟฟ้า (Rated Power input)
- กำลังไฟฟ้าสูงสุด (Max power input)

9,200 Btu/h
19.00 Btu/hr/watt
#5
R32 (0.38) kg
220 V / 1 PH / 50Hz
4.9 Amp
694 Watt
1900 Watt
